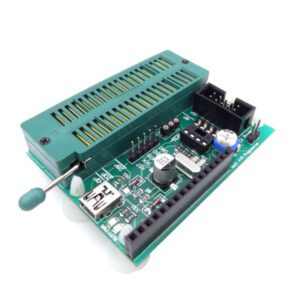

پروگرامر میکروکنترلرهای AVR مدل Multi AVR Programmer

ویژگی های کالا :

پروگرامر با امکانات ویژه و سرعت بالا جهت پروگرامر نمودن تمامی میکروکنترلرهای AVR سری ATMega و ATtiny به همراه پروگرام نمودن EEPROM های سری AT24Cxx و تست LCD های کاراکتری

محصول تولیدی  ای جی شاپ

قیمت کالا:

۳۴۰,۰۰۰ تومان

شناسه کالا :17226

ناموجود

می‌توانید ایمیل خود را وارد کنید تا از موجود شدن این محصول بصورت خودکار آگاه گردید.

ضمانت اصالت کالا
ارسال سریع به سراسر کشور
۷ روز ضمانت بازگشت کالا
در حال بارگذاری ...

توضیحات

یکی از تجهیزات مورد نیاز متخصصین برای کار با میکروکنترلرها یک پروگرامر است .

در بازار انواع زیادی پروگرامر وجود دارد که می توان از آنها استفاده نمود و بهترین پروگرامر ، پروگرامری است که بتواند احتیاجات شما را برآورده سازد .

پروگرامرهای قدیمی جهت اتصال به رایانه احتیاج به پورت پرینتر دارند که از معایب آنها بزرگی کابل و مهمترین مشکل نبودن پورت پرینتر در بسیاری از رایانه های جدید موجود در بازار است .

همچنین موجود نبودن پورت پرینتر برای کاربرانی که دارای لپ تاپ هستند بزرگترین مشکل برای کار کردن با میکروکنترلرها بوده است .
در تکنولوژی نوین می توان بوسیله پورت های USB هر وسیله ای را به رایانه متصل نمود و پروگرامر میکروکنترلرها نیز با استفاده از این تکنولوژی دیگر نیازی به پورت پرینتر نداشته و شما می توانید پروگرامر را به هر رایانه ای که یک پورت USB داشته باشد متصل نمایید .
این پروگرامر علاوه بر استفاده از تکنولوژی USB جهت اتصال به رایانه دارای امکانات و ویژگی های دیگری بوده که می تواند محدوده وسیعی از احتیاجات شما را برآورده سازد .

امکان تست LCD ، پروگرام کردن میکرو هایی که فیوز بیت خارجی تنظیم شده اند ، رنج وسیع از میکرو های قابل برنامه ریزی ، هماهنگی با انواع سیتم عامل ها و ….. از امکانات ویژه این پروگرامر است که در ادامه تمامی آنها معرفی می شوند .

امکانات برد پروگرامر :

1- هماهنگی با پورت های USB2.0 و USB1.1
2- بدون نیاز به تغذیه خارجی
3- مجهز به کانکتور ISP خروجی
4- پروگرام کردن تمام میکروها فقط از طریق یک ZIF سوکت
5- مولد پالس ساعت جهت بازیابی میکروهایی که فیوز بیت آنها به اشتباه تغییر داده شده است .
6- سازگاری با سیستم عامل های (Linux / Mac OS X / Windows)
7- پشتیبانی از تمامی میکروکنترلرهای خانواده AVR
8- پشتیبانی از حافظه های سریال سری 24Cxx
9- توانایی تست LCD های کاراکتری
10- استفاده از سوکت ZIF برای پروگرام کردن ، جهت جلوگیری از صدمه رسیدن به تراشه
11- فایل APP در قسمت فایل ها شامل نرم افزارهای مورد نیاز به همراه تمامی دیتاشیت تمامی میکرو ها

محتویات داخل محصول :

کابل USB
کابل IDC



جهت دانلود راهنمای استفاده از دستگاه و برنامه های مورد نیاز کلیک کنید





سوالات متداول :

سوال- آیا این محصول با ویندوز seven 7 سازگار است ؟
پاسخ : بلی. این پروگرامر با هردو نسخه Ultimate ویندوز ۷ (۳۲ بیت و ۶۴ بیت) سازگاری دارد.

سوال- طریقه نصب درایور به چه صورتی می باشد؟
پاسخ : ابتدا آخرین درایور را از صفحه “فایل های مورد نیاز” دانلود و سپس فایل را از حالت زیپ خارج کنید. در صورتی که قبلأ درایوری نصب کرده اید به Device Manager رفته و درایور قبلی خود را پاک کنید. (تیک قسمت Delet را زده تا کلاً پاک شود) سپس رایانه خود را رستارت کنید، حالا پروگرامر را به usb متصل کنید، از شما درخواست درایور می شود، آدرس پوشه ای که از حالت فشرده کرده اید را داده و در صورت درخواست تأییدیه، آن را تأیید و بصورت کامل درایور را نصب کنید.

سوال- طریقه نصب درایور بر رویندوز 8 به چه صورتی می باشید؟
پاسخ :ابتدا آخرین درایور از بخش فایل های مورد نیاز دانلود کنید، سپس به Settings رفته و در اینجا به قسمت Change PC Settings بروید، از قسمت General بخش Advanced Startup را یافته و بر روی Restart now کلیک کنید، بر روی Troubleshoot کلیک کنید، بعد بر روی Advanced Options ، بر روی منوی Startup Settings کلیک کنید، گزینه Disable driver signature enforcement را انتخاب و رستارت را انتخاب و رایانه خود را رستارت کنید، حالا می توانید به راحتی درایور را نصب کنید.

سوال- هنگام استفاده از نرم افزار با خطای “PROGRAMMER CAN NOT BE FOUND” روبرو می شویم.
پاسخ : در صورتی که رایانه دستگاه را به خوبی تشخیص نداده و یا اینکه درایور دستگاه به درستی نصب نشده باشد، نرم افزار قادر به شناسایی پروگرامر نبوده و شما می بایست این مشکل را رفع نمایید تا نرم افزار بتواند ارتباط خود را با پروگرامر برقرار نماید.
از متصل بودن کابل USB به پروگرامر و همچنین سالم بودن کابل USB مطمئن شوید.
درایور خود را نسبت به سیستم عامل خود انتخاب نمایید. برای اطمینان بیشتر آخرین درایورها را از همین صفحه دانلود و نصب نمایید. قبل از نصب درایور جدید، درایور قبلی را پاک نموده و رایانه خود را رستارت نمایید.

سوال- هنگام پروگرام کردن میکرو خطای Chip Enable Program Error داده میشود.
پاسخ : هنگامی که نرم افزار این پیغام را می دهد، به معنی این است که دستگاه قادر به پرگرام کردن میکرو نمی باشد. عوامل مختلفی باعث اعلام این خطا می شوند که در ذیل به آنها اشاره می گردد.

1.از سالم بودن میکروی خود اطمینان حاصل کنید.

2.در صورتی که اولین بار است میکروکنترلر خود را می خواهید پروگرام نمایید، می بایست جامپر Low Speed با عبارت LS مشخص شده است را وصل نمایید. سرعت پروگرام نمودن میکرو در این نوع از پروگرامرها بالا بوده و میکروهایی که در سرعت پایین هستند را نمی تواند شناسایی کند. تمامی میکروکنترلرهای اتمل بصورت پیش فرض بر روی فرکانس کاری ۱ مگاهرتز بوده و به همین علت می بایست این جامپر متصل باشد. در صورتی که سرعت کاری میکروکنترلر بیش از ۲ مگاهرتز باشد، می توانید جامپر LS را قطع کرده و با سرعت بالا میکروی خود را پروگرام نمایید.

3.در انتخاب کریستال داخلی یا خارجی خود دقت نمایید. در صورتی که کریستال خارجی را برای پروگرام کردن میکروی خود انتخاب نموده اید، می بایست یک کریستال بر روی پین هدر مادگی در کنار زیف سوکت با نام EX-XTAL قرار داده تا میکرو بتواند با پالس خارجی خود را تأمین نماید. شما ملزم به استفاده از کریستالی دقیق به اندازه کریستال مورد استفاده در برنامه خود نبوده و با گذاشتن هر کریستالی می توانید میکروی خود را پروگرام نمایید. لازم به ذکر است در صورتی که کریستال ساعت و یا تولید کننده پالس RC را انتخاب نمایید، می بایست دقیقاً از همان مقدار و قطعه مورد نظر استفاده نمایید.

4.جهت سهولت در امر پروگرام کردن میکرو های مختلف، با طراحی ویژه ، تمامی میکروهای AVR با بسته بندی DIP مختلف ، اهم از ۸ پایه تا ۴۰ پایه قابلیت پروگرام شدن از طریق زیف سوکت را دارند. به علت جا گذاری پایه های تمامی میکروها بر روی یک زیف سوکت، در موارد بسیار نادر و معمولاً در هنگام کار با میکروهای ۴۰ پایه، اتصال برنامه ریزی برای میکروهای دیگر با میکروی شما تداخل پیدا کرده و شما با چنین پیغامی مواجه می شوید. یعنی شما بر روی یکی از پورت های میکروی ۴۰ پایه برنامه ای ریخته اید که پورت خروجی را یک و صفر می کند و همین یک و صفر شدن با پایه برنامه ریزی میکروهای دیگر اتصال کوتاه شده و دستگاه قادر به پروگرام نمودن میکرو نمی باشد. در چنین مواقعی میکرو یک بار پروگرام شده و دیگر پروگرام نمی شود. برای رفع این مشکل میکرو را بر روی بردبورد نصب و تغذیه میکرو را وصل نمایید و سپس از روی برد پروگرامر به اختیار از کانکتور ISP و یا پین هدر موجود در کنار آن پایه های MISO,SCK,RST,MOSI,GND را به میکر وصل و میکرو را پروگرام نمایید.

سوال- دستگاه در هنگام وصل نمودن به رایانه شناسایی نشده ، پیغام ” Unknown Device” داده و در نتیجه درایور آن نصب نمی شود.
پاسخ : هنگام اعلام این خطا از طرف رایانه، یعنی اینکه رایانه قادر به شناسایی دستگاه نبوده و نمی توانید درایور آن را نصب نمایید. این مشکل می تواند به علل مختلفی بروز دهد که در ذیل به آنها اشاره می گردد.

1.از سالم بودن کابل USB اطمینان حاصل فرمایید. برای این کار می توانید این کابل را با کابل دستگاه هایی از قبیل کابل پرینتر تعویض و تست نمایید و یا اینکه با یک اهم متر اتصالات آن را چک کنید.

2.از سالم بودن پورت USB خود مطمئن شوید. جهت این کار دستگاه های دیگری را به پورت پرینتر خود وصل نموده و ببینید دستگاه کار می کند یا نه. یا اینکه کابل USB پروگرامر را به دیگر درگاه های USB رایانه خود وصل کنید.
در صورتی که دستگاه شما لپتاپ یا مادر بوردی با مارک معتبر نباشد، امکان دارد که درگاه USB قادر به تأمین جریان مورد نیاز پروگرامر نباشد.

3.ویندوز خود را چک کنید. در بیشتر مواقع ویندوز قدیمی که چند سالی از نصب آن می گذرد به علت تعدد نرم ازفزارهای مختلف دیگر کارایی لازم را نداشته و می بایست ویندوز خود را تعویض نمایید.

سوال- دستگاه در هنگام وصل نمودن به رایانه شناسایی می شود، ولی گاهی قطع شده و نرم افزار قادر به شناسایی پروگرامر نمی باشد
پاسخ : در بعضی مواقع که شما در محل پرنویز از پروگرامر استفاده می نمایید و یا اینکه کابل USB دستگاه از کنار کابل های برق گذشته باشد این مشکل بوجود می آید. برای رفع این مشکل می توانید کابل USB خود را از کنار کابل های برق دور کرده و یا اینکه درگاه USB دیگری را برای اتصال دستگاه به رایانه امتحان نمایید. در صورتی که این مشکل به وفور برای شما بوجود می آید، می توانید از کابل های USB که دارای نویز گیر هستند استفاده نمایید.
