فرستنده گیرنده 4 کاناله 315MHZ رادیویی با ریموت کد فیکس

توضیحات

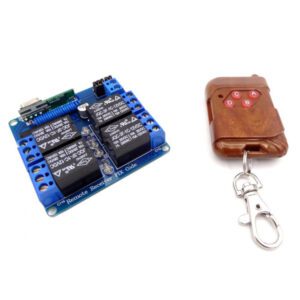

این محصول شامل یک ریموت و یک برد گیرنده می باشد، که توسط چهار عدد رله مستقل می توانید وسایل الکتریکی را از راه دور کنترل نمایید. در برد گیرنده با تغییر حالت جامپر می توانید حالت های لچ ، لحظه ای و الاکلنگی را برای خروجی تعیین نمایید.

مشخصات
تغذیه 12 ولت
دارای شش عدد رله 10 آمپر
تعیین وضعیت هر رله به صورت جداگانه
در دسترس بودن تمام پایه های رله ( NC-COM-NO )
استفاده از ترمینال برای ارتباط با برد
Fix Code

حالت ها و تغییر حالت :

این برد قابلیت کار در سه حالت ، دایم ، لحظه ای و الاکلنگی را دارد.
در حالت عادی که هیچ جامپری بر روی پین هدر های T  و R1 … R4 وجود ندارد ، دستگاه به صورت لحظه ای کار خواهد کرد.
اگر هر یک از جامپرهای R1 … R4 را قرار دهیم ، آن کانال به صورت دایم خواهد بود.
اگر حداقل دوتا از  جامپرهای  R1 … R4 به همراه جامپر T   وصل نماییم ، کانال های مربوط به صورت الاکلنگی کار خواهد کرد.

برای تهیه ریموت های اضافی مناسب این برد می توان از اینجا اقدام نمود.
