توضیح خیلی ساده TDA7850-BT : قبل از اینکه توضیحات کالا یا مشخصات آن را بخوانید ، به زبان خیلی خیلی ساده میخواهیم بگیم که کار این ماژول چیه :
وقتی این دستگاه رو تهیه کردید
به یک آداپتور 10 الی 16 ولت ( حداقل 3 آمپر ) نیاز دارید
به حداقل 1 تا حداکثر 4 بلندگو نیاز دارید
و تمام
آداپتور رو به دستگاه وصل می کنید ، سیم های بلندگو رو به قسمت های خروجی وصل میکنید (بصورت متناظر) ، با موبایل ،تبلت ، لب تاپ یا هر وسیله ای که دارید با بلوتوث به ماژول TDA7850-BT متصل می شوید و از پخش آهنگ ، شنیدن رادیو یا دیدن فیلم با صدای بلند واضح و شفاف لذت خواهید برد .
توضیحات اولیه TDA7850-BT :

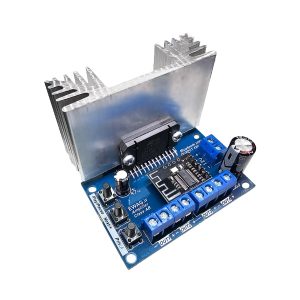

آمپلی فایر TDA7850-BT بر اساس تراشه پرقدرت TDA7850 با 4 خروجی و 50 وات توان ، طراحی شده است.
این آی سی یکی از قویترین تراشه های آمپلی فایر در ساخت سیستم های صوتی بوده است .
بلوتوث موجود بر روی برد از نوع M18 و نسخه 4.2 بوده که دارای کیفیت بسیار بالایی می باشد.
همچنین 3 دکمه بر روی برد وجود دارد که می توانید صدا را کم یا زیاد و یا اینکه آهنگ های موسیقی را جلو عقب کنید.
این تراشه یک آمپلی فایر قدرت در کلاس AB بوده که دارای شفافیت صدای عالی در بین هم رده های خود می باشد.
تغذیه مورد نیاز آمپلی فایر می تواند بیت 10 تا 16 ولت با حداقل جریان 3 آمپر می باشد.
برای بلندگو نیز می توانید از هر بلندگویی که توان بالای 50 وات 2 الی 8 اهم استفاده نمایید.
تذکر : بهتر است از سیم شیلد دار برای اتصال بلندگوها به برد استفاده کنید .
کاربردهای TDA7850-BT :
- جهت ساخت سیستم های صوتی همراه (Portable Sound BOX)
- جهت نصب بر روی انواع پخش های خودرویی قدیمی
- استفاده به عنوان اسپیکر های خانگی و رومیزی
- جایگذاری در دستگاه های صوتی چینی که کیفیت چندانی ندارند
- قابل استفاده در خودرو به عنوان آمپلی فایر خودرو
- ساخت آمپلی فایر خانگی و قابل حمل
- ساخت انواع باکس های صوتی حرفه ای
- و انواع سیستم های صوتی دست ساز و تولیدی
مشخصات کلی TDA7850-BT :
جریان مورد نیاز بیت 3 الی 12 آمپر می باشد.
بهترین توان خروجی با بلندگو های 4 اهم 50 وات می باشد.
قابلیت اتصال به انواع سیستم عامل های ویندوزی ، مکینتاش ، گوشی و کامپیوتر
پشتیبانی از تمامی نسخه های بلوتوث برای سیستم های دیگر
ولتاژ کاری مدار 10 ولت الی 16 ولت DC می باشد. ( ولتاژ پیشنهادی 12 تا 14 ولت )
محافظت شده در برابر اضافه بار ، دمای بالا و اتصال کوتاه خروجی ها . (در صورت زیاد بودن زمان اتصال کوتاه، به دستگاه صدمه وارد خواهد شد)
در صورتی که از لحاظ فضا برای هیت سینگ بزرگ دچار مشکل می شوید، می توانید از یک فن بر روی هیت سینگ استفاده کنید.
دارای هیت سینک 4 سانتی متری (جهت دفع حرارتی بهتر)
برای استفاده مداوم از مدار آمپلی فایر با حداکثر توان ، حتما از هیت سینک با سایز بزرگتر و گریس سیلیکونی (چسب سیلیکون یا خمیر سیلیون) استفاده نمایید.
TDA7850 Datasheet
4 x 50 W MOSFET quad bridge power amplifier
Features :
■ High output power capability:
– 4 x 50 W/4 OHM max.
– 4 x 30 W/4 OHM @ 14.4 V, 1 kHz, 10 %
– 4 x 80 W/2 OHM max.
– 4 x 55 W/2 OHM @ 14.4V, 1 kHz, 10 %
■ MOSFET output power stage
■ Excellent 2 OHM driving capability
■ Hi-Fi class distortion
■ Low output noise
■ ST-BY function
■ Mute function
■ Automute at min. supply voltage detection
■ Low external component count:
– Internally fixed gain (26 dB)
– No external compensation
– No bootstrap capacitors
■ On board 0.35 A high side driver
Protections:
■ Output short circuit to gnd, to Vs, across the
load
■ Very inductive loads
■ Overrating chip temperature with soft thermal
limiter
■ Output DC offset detection
■ Load dump voltage
■ Fortuitous open gnd
■ Reversed battery
