ماژول تایمر دیجیتال روپنلی 6 الی 30 ولت مدل XY-WJ01

با کاربردی آسان و چند منظوره در خانه های هوشمند و سیستم های کنترل صنعتی و غیر صنعتی …

قیمت محصول :

۳۶۸,۰۰۰ تومان

در انبار موجود نمی باشد

توضیحات و نظرات محصول

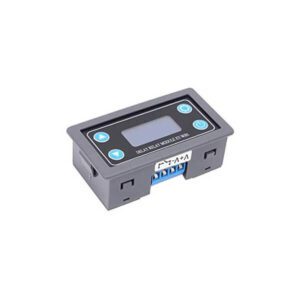

ماژول تایمر دیجیتال روپنلی 6 الی 30 ولت مدل XY-WJ01

توضیحات

ولتاژ کاری 6 تا 30 ولت DC

ابعاد 78x42x25میلیمتر

محدوده دمای قابل استفاده 40- تا 85 درجه

جریان بی باری 15mA

جریان مصرفی 50mA

قابل بهره برداری با استفاده از باتری های لیتیومی

پشتیبانی از هر دو سیگنال تحریک سطح High و Low

سیگنال تحریک high با ولتاژ 3 تا 24 ولت

سیگنال تحریک low با ولتاژ 0 تا 0.2 ولت

پیکربندی تنظیمات از طریق رابط UART

دارای کیس شکیل و مقاوم

دارای محافظ اتصال کوتاه و پلاریته معکوس

رنج زمانی 0.01 ثانیه تا 9999 دقیقه

خروجی دارای اپتوکوپلر برای محافظت از هر گونه نویز

تنظیم برای روشن یا خاموش شدن بعد از تاخیر

در صورت بلا استفاده بودن به مدت 5 دقیقه به مد ذخیره انرژی رفته و با هر عملیاتی فعال می شود.

پارامترهای تعیین شده با خاموش کردن دستگاه ذخیره شده و از بین نمی روند.

پارامترهای مورد نیاز

OP زمان وصل بودن رله

CL زمان قطع بودن رله

LOP تعداد تکرار عملیات قطع و وصل (1 تا 9999 بار)

در صورتی که از “—-” استفاده شود LOP بی پایان می شود.

مدهای کاری

P0 رله بعد از تحریک به مدت زمان OP وصل بوده و و پس از آن قطع می شود (در صورتی که در زمان روشن بودن سیگنال تحریکی ایجاد شود تاثیری نمی گذارد)

P1 رله بعد از تحریک به مدت زمان OP وصل بوده و پس از آن قطع می شود(در صورتی که در زمان روشن بودن سیگنال تحریکی ایجاد شود تایمر متوقف می شود)

P2 رله بعد از تحریک به مدت زمان OP وصل بوده و پس از آن قطع می شود(در صورتی که در زمان روشن بودن سیگنال تحریکی ایجاد شود تایمر متوقف می شود)

P3 رله برای مدت زمان CL بعد از سیگنال تحریک قطع می ماند و پس از آن وصل می شود

P4 رله به مدت زمان OP وصل و به مدت زمان CL قطع می شود و همینطور در یک حلقه به صورت روشن و خاموش و ریست کردن تایمر ادامه می دهد(در صورت ایجاد سیگنال تحریک تایمر متوقف می شود و رله وضعیت لحظه ای خود را حفظ می کند) تعداد تکرار عملیات فوق با استفاده از پارامتر LOP تعیین می شود. رله بعد از اتمام تعداد LOP به صورت وصل به کار خود ادامه می دهد.

P5 رله به مدت زمان CL بعد از اعمال سیگنال تحریک قطع می ماند و پس از آن به مدت OP وصل می ماند. عملیات فوق به صورت دوره ای تکرار می شود که مانند مد P4 قابلیت تعیین تعداد لوپ از طریق پارامتر LOP ممکن است و با اتمام تعداد LOP رله به صورت وصل به کار خود ادامه می دهد.

P6 رله بدون نیاز به سیگنال تحریک به محض راه اندازی دستگاه به مدت زمان OP وصل می ماند و پس از آن به مدت زمان CL قطع می شود. تعداد تکرار عملیات فوق از طریق پارامتر LOP تعیین شده و بعد از اتمام تعداد تکرار رله در وضعیت قطع به کار ادامه می دهد.

P7 رله بدون نیاز به سیگنال تحریک به محض راه اندازی دستگاه به مدت زمان CL در حالت قطع می ماند و سپس به مدت زمان OP در حالت وصل به کار خود ادامه می دهد. تعداد تکرار به وسیله پارامتر LOP تعیین شده و بعد از اتمام تعداد تکرار رله در وضعیت وصل به کار خود ادامه می دهد.

P8 رله با ایجاد سیگنال تحریک به مدت زمان OP وصل شده و با هر سیگنال تحریک تایمر ریست می شود و رله در حالت وصل به کار خود ادامه می دهد. در صورتی که تا اتمام زمان OP سیگنال تحریک ارسال نشود رله به حالت قطع می رود. در صورت ایجاد سیگنال تحریک دوباره وصل می شود.

P9 رله با ایجاد سیگنال تحریک به مدت زمان CL قطع می ماند و با هر بار ایجاد سیگنال تحریک تایمر ریست می شود و رله در حالت قطع می ماند. درصورتی که تا اتمام زمان CL سیگنالی ارسال نشود رله وصل می شود.

از فشار دادن لحظه ای دکمه Pause می توان به عنوان سیگنال تحریک استفاده کرد

دستورات ارسالی با استفاده از رابط UART (بادریت 9600 و طول داده 8 بیتی و 1 بیت پایانی)

دستور

کارکرد

Read

خواندن پارامترهای تنظیم شده

OP:XXXX

تنظیم کمترین زمان وصل شدن(1s)

OP:XXX.X

تنظیم کمترین زمان وصل شدن(0.1s)

OP:XX.XX

تنظیم کمترین زمان وصل شدن(0.01s)

OP:X.X.X.X

تنظیم کمترین زمان وصل شدن (1min)

CL:XXXX

تنظیم کمترین زمان قطع شدن(1s)

CL:XXX.X

تنظیم کمترین زمان قطع شدن(0.1s)

CL:XX.XX

تنظیم کمترین زمان قطع شدن(0.01s)

CL:X.X.X.X

تنظیم کمترین زمان قطع شدن (1min)

LP:XXXX

تنظیم تعداد تکرار(از 1 تا 9999)

Start

شروع/تحریک(برای مدهای P0~P7)

Stop

توقف(برای مدهای P0~P7)

PX

تعیین مد کاری

رنج های زمانی

در حالت کلی از 0.01 ثانیه تا 9999 دقیقه می باشد

محدوده زمانی با توجه به اعشار در رقم های پارامتر مشخص می شود

XXXX بدون رقم اعشار باشد محدوده 1 تا 9999 ثانیه

XXX.X دارای یک رقم اعشار باشد 0.1 ثانیه تا 999.9 ثانیه

XX.XX دارای دو رقم اعشار باشد محدوده 0.01 ثانیه تا 99.99 ثانیه

X.X.X.X همه ارقام دارای اعشار باشد محدوده 1 تا 9999 دقیقه

برای مثال برای ایجاد زمان 3.2 ثانیه باید ممیز را حرکت داده و به صورت “003.2” مقداردهی کرد. برای ایجاد زمان 2 دقیقه هم باید به صورت “0.0.0.2” مقداردهی شود.

نحوه مقداردهی پارامترهای مورد نظر

کلید تنظیمات را به مدت 3 ثانیه نگه داشته و وارد منو تنظیم شوید. با استفاده از کلید تنظیمات بین پارامترهای مختلف جابجا شده و با کلیدهای جهت دار مقدار مورد نظر را تعیین میکنیم و یا مد مورد نظر را انتخاب می کنیم. بعد از اتمام تنظیمات مورد نظر 3 ثانیه کلید تنظیمات را فشار دهید تا دستگاه با تنظیمات اعمالی آماده به کار شود. در صورت انتخاب مدهایی که نیازمند سیگنال تحریک هستند به وسیله یک سیگنال سطح High و یا Low از داخل مدار و یا از طریق دکمه Pause سیگنال مورد نظر ایجاد گردیده وتایمر شروع به کار می کند.



Description:
It is a multifunction delay relay module.LCD display, very clear, easy to use, powerful.It can be widely used at Smart home,Industrial control,Automatic irrigation,Indoor ventilation.Protection equipment.

Features:
1>. LCD display;
2>. Support high and low level trigger;
3>. Support button trigger;
4>. Emergency stop function;
5>. Sleep mode,Wake up with any button;
6>. Automatically save parameters;
7>. Support UART Set;
8>. Independent of parameters;
9>. With case, beautiful and practical;
10>. Support reverse connection protection;
11>. Delay high precision;
12>. Continuously adjustable from 0.01 seconds to 9999 minutes;
13>. Optocoupler isolation.Enhanced anti-jamming capability;
14>. Multiple parameters are displayed simultaneously.

Parameters:
1>. Product Name: Delay Relay Module
2>. Product Number: XY-WJ01
3>. Working Voltage: DC 6V-30V
4>. Control Load Current: 10A(Max)
5>. Quiescent Current: 15mA
6>. Working Current: 50mA
7>. Working temperature: -40~85℃
8>. Operating Humidity: 5%-99%RH
9>. Suitable for battery: Storage Battery, Lithium battery
10>. Trigger signal source: High level trigger (3.0V~24V), Low level trigger (0.0V~0.2V), switching control (passive switch)
11>. Reverse Protection: Yes
12>. Physical Dimension: 79*44*26mm

Function:
1>.Trigger delay.
Module will began to delay after get a trigger signal.And output terminal status will change after delay.This function can be used in circuit protect form misoperation or prevent instantaneous high current.
2>.Cycle timing.
The load switch changes state according to the specified time after set cycle time.
3>.Delayed power off.
If use need control a light that need it power off after some time.This module can meet this function.
4>.Circuit switch.
Protect the circuit from damage caused by prolonged operation.

Working mode:
P0:Relay will keep ON for time OP after get trigger signal and then relay OFF;The input signal is invalid if get trigger signal again during delay time OP.
P1:Relay will keep ON for time OP after get trigger signal and then relay OFF;Module will restart delay if get trigger signal again during delay time OP.
P2:Relay will keep ON for time OP after get trigger signal and then relay OFF;Module will reset and stop timing if get trigger signal again during delay time OP.
P3:Relay will keep OFF for time CL after get trigger signal and then relay keep ON.
P4:Relay will keep ON for time OP after get trigger signal and then relay keep OFF for time CL and then loops the above action.Module will reset and stop timing and relay will keep initial state if get trigger signal again during loops.The number of cycles (LOP) can be set.Relay will keep OFF if end loop.
P5:Relay will keep OFF for time CL after get trigger signal and then relay keep ON for time OP and then loops the above action.Module will reset and stop timing and relay will keep initial state if get trigger signal again during loops.The number of cycles (LOP) can be set.Relay will keep ON if end loop.
P6:Relay will keep ON for time OP after power on without get trigger signal and then relay keep OFF for time CL and then loops the above action.The number of cycles (LOP) can be set.Relay will keep OFF if end loop.
P7:Relay will keep OFF for time CL after power on without get trigger signal and then relay keep ON for time OP and then loops the above action.The number of cycles (LOP) can be set.Relay will keep ON if end loop.
P8:Signal hold function.Reset delay time and relay keep ON if keep get trigger signal.Relay OFF when the signal disappears after delay time OP.Reset delay time when get trigger signal again during timing.
P9:Signal hold function.Reset delay time and relay keep OFF if keep get trigger signal.Relay ON when the signal disappears after delay time CL.Reset delay time when get trigger signal again during timing
P0~P7 mode:System will start to delay if short press button ‘Pause’ when system does not get trigger signal.Display screen will display ‘OUT’ and flashing and Relay OFF when Pause timing if the system has been timed.
P8~P9 mode:Other buttons cannot be used when ‘Pause’ button as a trigger signal in running interface.

Timing Range:
Continuously adjustable from 0.01 seconds to 9999 minutes.
Enter the settings interface when short press button ‘Pause’ in the OP / CL parameter modification interface(Flashing) to select timing range.
Pay attention to the position where the decimal point moves when the button is pressed.
Display ‘XXXX’. No decimal point, the timing range is 1 second ~ 9999 seconds.
Display ‘XXX.X’. The decimal point is the penultimate, timing range is 0.1 second to 999.9 seconds.
Display ‘XX.XX’. The decimal point is the third last, timing range is 0.01 second to 99.99 seconds.
Display ‘X.X.X.X’. The decimal point is fully lit, timing range is 1 minute to 9999 minutes.
For example, if you want to set the OP to 3.2 seconds, move the decimal point to the penultimate position, LCD will display ‘003.2’.

Parameter Description:
OP: Turn On time;
CL: Turn OFF time;
LOP: Number of cycles.Range is 1-9999tims.’—-’ means unlimited loop.

Set Parameter:
Long press:keep press button for more than 3second.
1>. Enter set parameter menu by long press button ‘SET’.
2>. Work mode will flash at first set the working mode.Short press the UP/DOWN button to set the working mode.
3>. Short press the SET button to select the working mode and enter the system parameter settings.
4>. In the system parameter setting interface, short press the ‘SET’ button to switch the system parameters to be modified, short/long press the UP/DOWN button to modify value;
Note:Short press ‘SET ’ is invalid at mode P0,P1,P2,P3,P7,P8.
5>. Enter setting interface when short press button ‘Pause’ in the OP/CL parameter modification interface(Flashing) to select timing range (1s/0.1s/0.01s/1min).
6>. Save the parameter settings and exit the settings interface when long press ‘SET’ button after all the parameters are set.

Additional Features:
1>.Auto sleep function: Long press button ‘Pause’ in the normal running interface(P0~P7) to turn on or off auto sleep function.
L-P:ON,Turn ON auto sleep function.About five minutes, no operation, the LCD backlight automatically turns off.It can be wake up by any buttons.
L-P:OFF,Turn OFF auto sleep function.
2>.View parameters: In the running interface, short press the SET button to display the current parameter settings of the system, which does not affect the normal operation of the system.
3>.Switch the display parameter: It will switch the display content by short press button ‘DOWN’ in the P5~P6 mode(Parameter is Run time or number of cycles)

UART Communication and Parameter Settings:
The system supports UART data upload and parameter setting functions (TTL level);
UART: 9600, 8, 1

NO. Command Function
1 Read Read the parameter setting
2 OP:XXXX Set the minimum delay time for turn ON : 1s
3 OP:XXX.X Set the minimum delay time for turn ON : 0.1s
4 OP:XX.XX Set the minimum delay time for turn ON : 0.01s
5 OP:X.X.X.X Set the minimum delay time for turn ON : 1min
6 CL:XXXX Set the minimum delay time for turn OFF : 1s
7 CL:XXX.X Set the minimum delay time for turn OFF : 0.1s
8 CL:XX.XX Set the minimum delay time for turn OFF : 0.01s
9 CL:X.X.X.X Set the minimum delay time for turn OFF : 1min
10 LP:XXXX Number of cycles:1-9999
11 Start Trigger/Start(Just for P0~P7)
12 Stop Pause(Just for P0~P7)
13 PX Set mode P0~P9

Application:
1>. Motor
2>. Robot
3>. Smart home
4>. Industrial control
5>. Automatic irrigation
6>. Indoor ventilation
