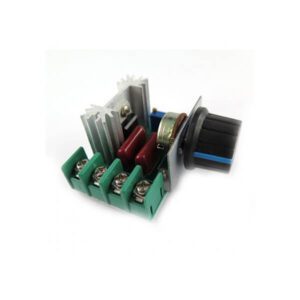

دیمر 2 کیلو وات کاهنده AC به AC برند SCR ماژول رگولاتور AC

دیمر (Dimmer)، مداری است که با استفاده از آن می توان روشنایی لامپ یا هر وسیله خانگی دیگر که دارای لامپ است را تنظیم کرد و کاهش داد.

استفاده از این ماژول بسیار آسان و کاربردی است.

با اتصال لامپ و یا هر وسیله خانگی دیگر به این ماژول، می‌توان ولتاژ AC برق شهری را کم کرده که در نتیجه توان یا قدرت آن کنترل می‌شود.

بنابراین روشنایی، سرعت، فشار، دما و … قابل تنظیم است.

این ماژول به صورت سری در مدار سیم فاز نصب می شود.

می توان گفت این ماژول یک مقاوت متغیر یا پتانسومتر است.

همچنین با تغییر شکل موج ولتاژ اعمال شده بر لامپ، می توان شدت خروجی نور را کاهش داد.

این رگولاتور مجهز به تریستور پرقدرت دو طرفه و پتانسیومتر است و نیازی به اضافه کردن هیچ المان دیگری ندارد.

کاربردها :

مناسب برای کوره الکتریکی
مناسب برای آبگرم کن الکتریکی
کنترل میزان روشنایی لامپ
کنترل میزان دمای هیتر و هویه
کنترل دور موتور AC
قابل اتصال به انواع مدارات الکتریکی و لوازم خانگی
این دیمر فقط برای موتورهای یونیورسال کاربرد داشته و برای موتورهای روتور قفسی کاربردی نخواهند داشت

مشخصات فنی دیمر AC کاهنده 2 کیلو وات SCR :

• رگولاتور ولتاژ
• ولتاژ ورودی: 220 ولت AC
• حداکثر توان خروجی : 2000w
• تنظیم ولتاژ: AC 90 – 220V
• اندازه: 47 * 36 (میلی متر)
• وزن: 45 گرم
• حداکثر جریان خروجی: 25 آمپر

The regulator is specially modified for the motor speed control circuit by precision multi-turn potentiometer to adjust the minimum output voltage.

There wiring position on the board:
IN connected with AC 220V, OUT connected to the output

Parameters

Voltage: 220V ac

Type:BTA16-600Bw
Max power: 2000w
Voltage regulation: ac 90-220v
Size: high temperature FR-4 circuit board Module
Size: 47 * 36 (mm)
Weight: 45g

The regulator Used material:
STMicroelectronics imported SCR, voltage up to 1200 volts.
Are all high-voltage capacitors,
All are metal film resistors,
ST imported trigger diode,
Precision multi-turn potentiometer,

Usage:
put this product series with the lamp or in electrical circuits, (ie, lamps, and other electrical appliances disconnect any FireWire or a zero line to this “product” of the two wires connected to either) rotary potentiometer rotating rod, you can adjust the play of light and shade, speed, pressure, temperature control effect; easy to use.

This product is suitable for:
using the new two-way high-power thyristor, because current up to 25 A, a good solution to the problem of over-current electric wire in the case of cooling the resistance is too small to cause; and can easily adjust the mains The output voltage between 90 and 220 volts —- any adjustment for the use of electrical appliances. Such as: furnace, hot water heater tune, dimming lamps, small motor speed, electric iron thermostat and so on. So as to achieve dimming, thermostats, pressure effect. Less than 2000 watts of electrical power for large appliances use because the power has been great, so the general home appliances or small factories enough to use. ( inductive or capacitive load power should be reduced, this regulator is equipped with two-way high-power thyristor, potentiometers are with nuts, do not add any components to use, very convenient and practical ).
