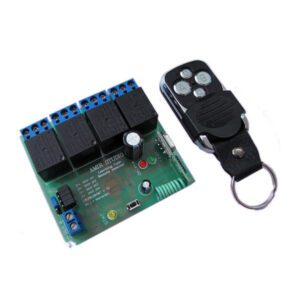

فرستنده گیرنده 4 کانال لرن کد با فرکانس 433Mhz

حالت های ریموت :
1-  Momentary(لحظه ای) : در صورتی که هیچ یک از جامپر های j1 تا  j4 و  T وصل نباشن ، همه ی کانال ها به صورت لحظه ای خواهند بود ، در صورت کلی اگر جامپر کانالی وصل نباشد بصورت لحظه ای عمل خواهد کرد.
2- Latch (حافظه دار) : در صورتی که جامپر های j1 تا  j4 وصل شوند ، هر کدام از کانال های مربوط به صورت حافظه دار عمل خواهند کرد ، یعنی با یکبار فشاردادن کلید ریموت ، کانال مربوط روشن و با فشار دادن مجدد خاموش میشود . ( در این حالت جامپر T  نباید وصل باشد )
برای مثال : میخواهیم کانال های یک و دو بصورت حافظه دار ، سه و چهار به صورت لحظه ای عمل کنند ، باید جامپر های j1  و j2 وصل گردند و جامپر های j3 و j4   بدون اتصال باشند.
3- Totter (الاکلنگی) : در صورتی که جامپر های j1 تا  j4وصل شوند و جامپر T  نیز وصل گردد ، گیرنده در حالت Totter کار خواهد کرد ، در این حالت هنگامی که کلیدی در ریموت فشرده شود رله ی مربوط روشن شده و مابقی رله ها غیر فعال میشوند ، با فشار دادن هر کلید در ریموت رله ی مربوط فعال شده و مابقی رله ها خاموش میشوند.
( در این حالت باید حداقل دو تا از جامپر های  j1 تا  j4  و جامپر T   وصل باشند )
برای مثال : میخواهیم کانال های یک و دو بصورت لحظه ای و کانال های سه و چهار بصورت الاکلنگی کار کنند باید جامپر های j1 و j2   بدون اتصال باشند و جامپر های j3  و j4  بهمراه جامپر T باید وصل گردند.
توجه 1 : امکان استفاده از دو حالت لحظه ای و حافظه دار و حالت های لحظه ای و الاکلنگی بصورت همزمان وجود دارد.
توجه 2 : از حالت های الاکلنگی و حافظه دار بصورت همزمان نمیتوان استفاده نمود.

توجه: سری جدید این برد دارای حافظه EEprom خارجی بوده و توانایی ذخیره سازی 160 عدد ریموت را دارد.
