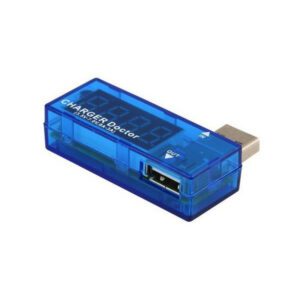

ماژول شارژر USB Charger Doctor شارژر قابل اتصال به پورت USB با قابلیت نمایش ولتاژ و جریان خروجی درگاه USB برای محدوده ولتاژی ۳٫۵ الی ۷ ولتاژ و جریان ۳ آمپر مناسب برای کاربردهای مختلف ! اگر می خواهید ولتاژ کاری USB دستگاه خود را بفهمید، اگر می خواهید جریان مصرفی که از درگاه USB دستگاه خود عبور می کند را بدانید، اگر می خواهید بدانید جریان عبوری از درگاه USB زیاد یا کم است، اگر می خواهید بدانید موبایل شما چه جریانی را برای شارژ خود از USB می کشد؛ از ماژول دکتر شارژر USB استفاده کنید.ماژول شارژر USB Charger Doctor برای اندازه گیری ولتاژ و جریان خروجی از درگاه USB پروژه استفاده می شود. این دستگاه دارای محافظ آبی رنگ بین خروجی USB دستگاه و مصرف کننده قرار می گیرد و با توجه به مقاومت ناچیز آن که در حدود ۰٫۰۵ اهم است جریان های بالا برای اندازه گیری از آن به راحتی عبور می کند. اگر چه اکثر درگاه های مبتنی بر USB ولتاژی در حدود ۴٫۷۵ الی ۵٫۲۵ ولت را دارند، ولی این دستگاه برای محدوده ولتاژی ۳٫۵ الی ۷ ولت مستقیم نیز کاربرد دارد و نیز جریان کاری این دستگاه تا ۳ آمپر می باشد. ماژول شارژر USB Charger Doctor که دارای نمایشگر دیجیتالی برای نمایش اطلاعات است، نمایش مقادیر ولتاژ و جریان در هر ۳ ثانیه تعویض می شود.
کاربرد :
1- نمایش ولتاژ
2- نمایش جریان مصرفی بدین صورت هم مشکل تامین جریان برای بردهای الکترونیکی شما حل می شود و هم میتوانید با سرعت بیشتر گوشی همراه یا تبلت یا سایر دستگاه ها را شارژ کنید.
مشخصات :
وزن : 17 گرم
ابعاد : 20x52x15 میلی متر
ولتاژ کاری : 3.5 الی 7 ولت DC
ورودی : USB
خروجی : USB
جریان : 0 الی 3 آمپر
دما کاری : 0 تا 60 درجه سانتی گراد
دقت : 10mv برای ولتمتر/10mA برای امپرمتر
Introduction
Can easily measure the operating current of the output voltage of the USB port and equipment; 2, small size, no power, and other ancillary equipment, plug and play; also detect USB charger output voltage and current are standard; suitable for factories, Laboratory and users.
Specification
Technical indicators:
Scope of work: Current (0-2.5A) can detect mobile phone charger voltage compliance DC5V
Operating Range: U = 3 ~ 7.5V I = 0 ~ 2.5A
Resolution: Voltage 10mV Current 10mA
Error: voltage <± 1% current <± 2%
Full scale drop: (When measuring current) 200mV
Working temperature: 0-60 ℃
The tester uses a new generation of power four semi-double loop integral converter IC, with a precision bandgap reference, range accuracy, high precision, stable and reliable performance, strong anti-interference ability, high temperature can be used for measuring USB powered or power consumption of the interface, mobile phone charger, U disk and other products.
1, USB-powered devices can be used to measure air, voltage loads, USB terminal equipment working voltage and current.
2, the current and voltage cycle, easy to use and practical.
3, compact and easy to carry, no additional power supply.
